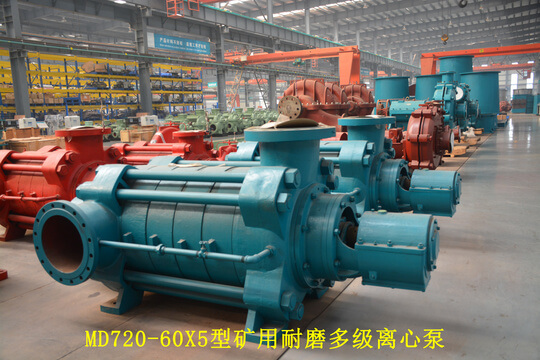

Bomba multietapa horizontal MD
Cabeza: 49 ~ 1800 m
Eficiencia: 32% ~ 84%
Peso: 78 ~ 3750 kg
Potencia del motor: 3 ~ 1120 kw
NPSH: 2,0 ~ 7,0 m
【Descripción del modelo de bomba centrífuga multietapa MDnorte】
>>>DY 85 – 67×3<<
“DY” —- Bomba centrífuga multietapa de transferencia de aceite
“85” —- Caudal 85 m3/h
“67” —- Cabeza 67 m
“3” — Número de impulsor
Construcción de bomba centrífuga multietapa tipo D

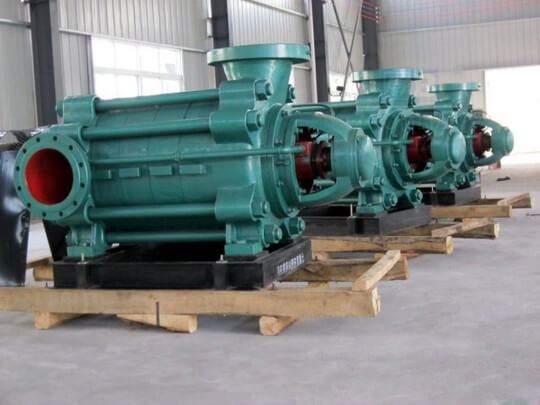

>>>>Piezas de bomba Matel a la venta
La bomba centrífuga para minería MD se utiliza principalmente para la minería, los componentes de flujo y las piezas dañadas están hechas de un material resistente al desgaste, para transportar el contenido de partículas sólidas no supera los 15%, la temperatura es inferior a 80 °C, agua de mina neutra y otras aguas residuales similares.
La bomba centrífuga para minería MD con características de alta potencia, alta eficiencia, amplia gama de rendimiento, seguridad, bajo nivel de ruido, larga vida útil, etc., se utiliza para transportar agua libre de partículas sólidas (abrasivas) o propiedades físicas y químicas similares al agua y otras líquidos, también puede transportar agua, aceite, medios corrosivos o abrasivos, etc. cambiando el material de la bomba (o el material del flujo de la bomba), la forma de sellado o presurizando el sistema de enfriamiento.
La parte del rotor de la bomba multietapa de minería horizontal tipo MD consta principalmente de un eje y un impulsor, un casquillo, un disco de equilibrio y similares montados en el eje, donde el número de impulsores depende del número de etapas de la bomba. La parte sobre el eje se fija al eje mediante una chaveta plana y una tuerca del eje. Todo el rotor está soportado por rodamientos o cojinetes deslizantes en ambos extremos. Los rodamientos son diferentes según el modelo, no están sujetos a fuerza axial y la fuerza axial está equilibrada por el disco de equilibrio. La bomba permite que el rotor se mueva axialmente en la carcasa de la bomba durante el funcionamiento y no puede utilizar rodamientos de bolas radiales. El rodamiento está engrasado y lubricado. El cojinete deslizante está lubricado con aceite fino, autolubricado con un anillo de aceite y enfriado mediante circulación de agua. La superficie de sellado entre la sección de entrada, la sección media y la sección de salida de la bomba está sellada con grasa de disulfuro de molibdeno, y un anillo de sellado y un manguito de paletas están sellados entre la parte del rotor y la parte fija, y el anillo de sellado y la La funda de la paleta está sellada. El grado de desgaste debe ser reemplazado cuando afecte el rendimiento de la bomba.
Las bombas multietapa para minas están disponibles con sellos mecánicos y sellos de empaque. Cuando la bomba está sellada con empaque, la posición del anillo de empaque debe estar colocada correctamente y la estanqueidad del empaque debe ser apropiada, de modo que el líquido pueda rezumar una gota a la vez. Los diversos componentes de sellado de la bomba se instalan en la cavidad sellada, y se introduce una cierta presión de agua en la cavidad, y se permite el sellado de agua, la refrigeración por agua o la lubricación con agua. Se coloca un casquillo reemplazable en el sello del eje para proteger el eje de la bomba.
| Modelo | Capacidad q | Cabeza h | Velocidad norte | Fuerza Pensilvania | Motor | Eficiencia η | NPSH | Diámetro del impulsor | Diámetro | Peso | ||
| Fuerza | Modelo | |||||||||||
| metro3/s | l/s | metro | rpm | kilovatios | kilovatios | % | metro | milímetros | milímetros | kg | ||
| DYⅠ25-50×3 | 15 25 28 | 4.17 6.94 7.78 | 154.5 150 144 | 2980 | 14.3 18.9 20.3 | 30 | YB200LⅠ－2 | 44 54 54 | 2.4 2.7 2.8 | 194 | 80 80 | 270 |
| DYⅠ25-50×4 | 15 25 28 | 4.17 6.94 7.78 | 206 200 192 | 2980 | 19.1 25.2 27.1 | 30 | YB200LⅠ－2 | 44 54 54 | 2.4 2.7 2.8 | 194 | 80 80 | 295 |
| DYⅠ25-50×5 | 15 25 28 | 4.17 6.94 7.78 | 257.5 250 240 | 2980 | 23.9 31.5 33.9 | 37 | YB200L2－2 | 44 54 54 | 2.4 2.7 2.8 | 194 | 80 80 | 315 |
| DYⅠ25-50×6 | 15 25 28 | 4.17 6.94 7.78 | 309 300 288 | 2980 | 28.6 37.8 40.7 | 45 | YB225M－2 | 44 54 54 | 2.4 2.7 2.8 | 194 | 80 80 | 340 |
| DYⅠ25-50×7 | 15 25 28 | 4.17 6.94 7.78 | 360.5 350 336 | 2980 | 33.4 44.1 47.5 | 55 | YB250M－2 | 44 54 54 | 2.4 2.7 2.8 | 194 | 80 80 | 360 |
| DYⅠ25-50×8 | 15 25 28 | 4.17 6.94 7.78 | 412 400 384 | 2980 | 38.2 50.4 54.2 | 75 | YB280S－2 | 44 54 54 | 2.4 2.7 2.8 | 194 | 80 80 | 385 |
| DYⅠ25-50×9 | 15 25 28 | 4.17 6.94 7.78 | 463.5 450 432 | 2980 | 43 56.7 61 | 75 | YB280S－2 | 44 54 54 | 2.4 2.7 2.8 | 194 | 80 80 | 405 |
| DYⅠ25-50×10 | 15 25 28 | 4.17 6.94 7.78 | 515 500 480 | 2980 | 47.7 63 67.8 | 75 | YB280S－2 | 44 54 54 | 2.4 2.7 2.8 | 194 | 80 80 | 430 |
| DYⅠ25-50×11 | 15 25 28 | 4.17 6.94 7.78 | 566 550 528 | 2980 | 52.5 69.3 74.6 | 90 | YB280S－2 | 44 54 54 | 2.4 2.7 2.8 | 194 | 80 80 | 450 |
| DYⅠ25-50×12 | 15 25 28 | 4.17 6.94 7.78 | 618 600 576 | 2980 | 57.3 75.6 81.4 | 110 | YB315S－2 | 44 54 54 | 2.4 2.7 2.8 | 194 | 80 80 | 475 |
| DYⅠ46-50×3 | 28 46 50 | 7.78 12.78 13.89 | 172.5 150 144 | 2980 | 24.8 29.8 31.1 | 37 | YB200L2－2 | 53 63 63 | 2.8 3.1 3.3 | 206 | 80 80 | 270 |
| DYⅠ46-50×4 | 28 46 50 | 7.78 12.78 13.89 | 230 200 192 | 2980 | 33.1 39.8 41.5 | 45 | YB255M－2 | 53 63 63 | 2.8 3.1 3.3 | 206 | 80 80 | 295 |
| DYⅠ46-50×5 | 28 46 50 | 7.78 12.78 13.89 | 287.5 250 240 | 2980 | 41.4 49.8 51.9 | 55 | YB250M－2 | 53 63 63 | 2.8 3.1 3.3 | 206 | 80 80 | 315 |
La bomba centrífuga multietapa resistente al desgaste para mina tipo MD es una bomba centrífuga multietapa horizontal de succión simple. Este tipo de bomba de agua se utiliza para transportar agua mineral neutra con un contenido de partículas sólidas no superior a 1,51 TP3T (tamaño de partícula inferior a 0,5 mm). Al igual que otras aguas residuales, la temperatura del medio a transportar no supera los 80 °C, lo que es adecuado para plantas siderúrgicas, drenaje de minas, transporte de aguas residuales y otras ocasiones.
