Relación entre el flujo y la elevación de la bomba de agua

El flujo y la elevación de la bomba son parámetros importantes para examinar el rendimiento de la bomba. Comprender correctamente la relación entre estos parámetros puede ayudar a elegir el modelo de bomba más adecuado.

¿Qué es flujo, altura y potencia?

Fluir: El caudal de la bomba también se denomina volumen de entrega de agua, que se refiere a la cantidad de agua que entrega la bomba en una unidad de tiempo. Está representado por el símbolo Q y sus unidades son litros/segundo, metros cúbicos/segundo y metros cúbicos/hora.

Cabeza: La altura de una bomba se refiere a la altura a la que la bomba puede levantar agua. Suele representarse con el símbolo H y su unidad es el metro. La elevación de la bomba centrífuga se basa en la línea central del impulsor y se divide en dos partes. La altura vertical desde la línea central del impulsor de la bomba hasta la superficie del agua de la fuente de agua, es decir, la altura a la que la bomba puede aspirar el agua, se llama altura de succión o simplemente altura de succión.

La altura vertical desde la línea central del impulsor de la bomba hasta la superficie del agua del tanque de agua, es decir, la altura a la que la bomba puede empujar el agua hacia arriba, se llama altura de presión, conocida como altura de presión. Es decir, altura de la bomba = altura de succión + altura de agua presurizada. Cabe señalar que la altura marcada en la bomba general se refiere a la altura generada por la propia bomba, y no incluye la altura perdida causada por la resistencia por fricción del flujo de la tubería. . Al elegir una bomba de agua, preste atención para que no la ignoren. De lo contrario, no se bombeará agua.

Fuerza: La cantidad de trabajo realizado por la máquina en una unidad de tiempo se llama potencia. Suele representarse con el símbolo N. Las unidades más utilizadas son: kg·m/s, kilovatios, caballos de fuerza. Generalmente, la unidad de potencia de un motor eléctrico se expresa en kilovatios; la unidad de potencia de un motor diésel o de gasolina se expresa en caballos de fuerza. La potencia transmitida por la máquina motriz al eje de la bomba se denomina potencia del eje y puede entenderse como la potencia de entrada de la bomba. En términos generales, la potencia de la bomba se refiere a la potencia del eje.

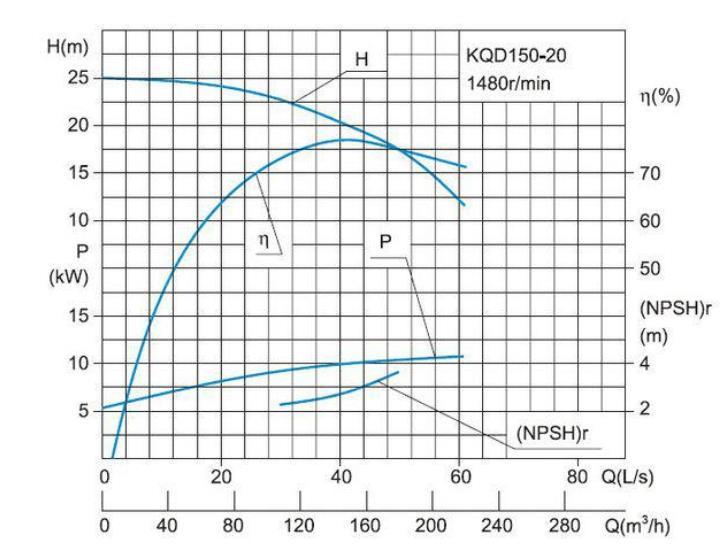

La curva de rendimiento del flujo y la altura de la bomba centrífuga.

Los principales parámetros de diseño y funcionamiento de las bombas centrífugas son el caudal y la altura. Los parámetros técnicos de diseño deben estar cerca o cerca de los parámetros del proceso operativo. Cuando las bombas se afectan entre sí entre estos dos parámetros, todos los tipos de bombas y bombas de diversas especificaciones y modelos tienen sus propias curvas características, como se muestra a continuación:

El funcionamiento real de la bomba debe intentar funcionar en un estado de alta eficiencia. Cuando se determina el diseño (modelo de la bomba), si la altura real de la bomba es demasiado alta, no solo reducirá la eficiencia de la bomba, sino que también afectará gravemente el flujo real de la bomba. Por el contrario, si el cabezal de la bomba se selecciona demasiado alto y el cabezal de operación real es demasiado bajo, también afectará la eficiencia de la bomba y causará un flujo excesivo durante el funcionamiento real. También es probable que aumente la potencia de la bomba y exceda el Corriente nominal del motor para generar calor.

Factores que afectan el cabezal de la bomba

La altura y el caudal, así como la potencia, son indicadores de referencia muy importantes para seleccionar una bomba. Algunas personas piensan que tener la cabeza alta es bueno. Esta visión no es exacta. La altura de la cabeza se ve afectada por muchos aspectos.
La altura de elevación de la bomba depende de la estructura de la bomba, como el diámetro del impulsor, la flexión de las palas, la velocidad, etc. La altura original de elevación está determinada por estos. Luego, en la práctica, especialmente en el proceso de instalación de la tubería, ¿cuál es el efecto de la altura y el flujo? Creo que todo el mundo sabe que si la bomba no se modifica, si la altura del drenaje que utiliza una tubería de agua grande definitivamente no es tan alta como la de una tubería de agua más pequeña, el codo de la tubería también lo hará. Lo que también afecta es la pendiente de la tubería, por lo que en general, al elegir, debes entenderla en detalle para evitar la situación en la que no se pueda bombear el agua.

Del mismo modo, también debemos entender que el caudal y la altura son inversamente proporcionales. A diferentes alturas, el flujo no es el mismo, especialmente cuando se alcanza la altura más alta del cabezal, no hay flujo y no se puede descargar agua en este momento.

La elevación de una bomba centrífuga se utiliza para superar la altura y la resistencia. Cuando una bomba de gran elevación funciona en un punto de gran elevación, su flujo es el punto de diseño. El flujo de la bomba aumentará, el motor se sobrecargará y quemará el motor si excede un cierto nivel. Por ejemplo, una bomba de alimentación tiene una altura de 50 metros y un caudal de 50 metros cúbicos por hora. Cuando suministra agua a una altura de 50 metros, su caudal es de 50 metros cúbicos. La altura y la resistencia reducen su caudal, pudiendo alcanzar más de 80-90 metros cúbicos hora, momento en el que el motor se calentará o se quemará.

Muchos usuarios creen que cuanto menor es el cabezal de bombeo, menor es la carga del motor. Bajo este malentendido y malentendido, al elegir una bomba de agua, el cabezal de la bomba a menudo se selecciona muy alto. De hecho, para las bombas centrífugas, cuando se determina el modelo de bomba, el consumo de energía es proporcional al flujo real de la bomba. El caudal de la bomba aumentará con el aumento de la altura de la bomba y la causa de que el motor se queme se reducirá debido al aumento de la altura de la bomba. Por lo tanto, cuanto mayor sea la altura de la bomba, menor será el caudal y menor el consumo de energía. Por el contrario, cuanto menor sea la altura, mayor será el flujo y mayor será la potencia consumida.
Por lo tanto, para evitar que el motor se sobrecargue, generalmente se requiere que la altura de bombeo real de la bomba no sea inferior a 60% de la altura nominal. Por lo tanto, cuando se utiliza la altura alta para bombear a una altura demasiado baja, el motor se sobrecarga fácilmente y genera calor, y el motor puede quemarse en condiciones severas. Para uso de emergencia, debe instalar una válvula de compuerta en la tubería de salida de agua para ajustar la salida de agua (o bloquear la pequeña salida de agua con madera u otros objetos) para reducir el flujo y evitar que el motor se sobrecargue.

Recordatorio: Preste atención al aumento de temperatura del motor. Si descubre que el motor está sobrecalentado, debe cerrar el flujo de salida de agua o apagarlo a tiempo. Este punto también es fácil de causar malentendidos. Algunas personas piensan que bloquear la salida de agua y reducir a la fuerza el flujo aumentará la carga sobre el motor. De hecho, lo opuesto es verdad. Las tuberías de salida de las unidades de riego y drenaje con bomba centrífuga normal de alta potencia están equipadas con una válvula de compuerta. Para reducir la carga del motor cuando arranca la unidad, la válvula de compuerta debe cerrarse primero y la válvula de compuerta debe abrirse gradualmente después de que arranca el motor.

Fórmula de cálculo de caudal y cabezal de bomba

Cabezal de bomba H = (P2-P1) / ρg + (v2-v1) 2 / 2g + (z2-z1) + hf

H——Cabeza, m;

P1, P2: la presión del líquido en la entrada y salida de la bomba, Pa;

v1, v2——la velocidad del flujo del fluido en la entrada y salida de la bomba, m/s;

z1, z2-altura de entrada y salida, m;

Tubería hf y pérdida de presión local.

ρ——Densidad del líquido, kg/m3;

g——aceleración gravitacional, m/s2.
