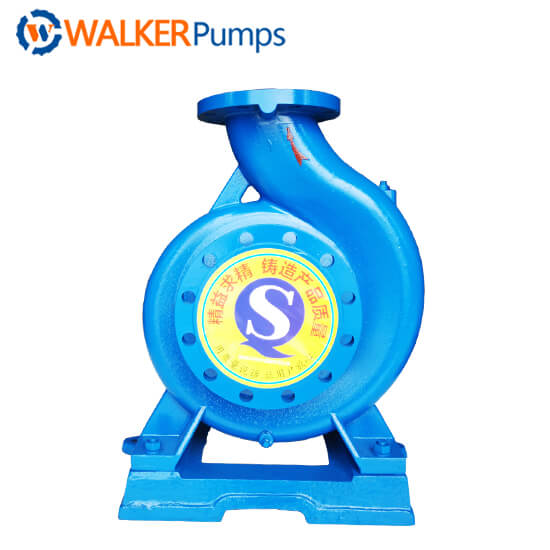

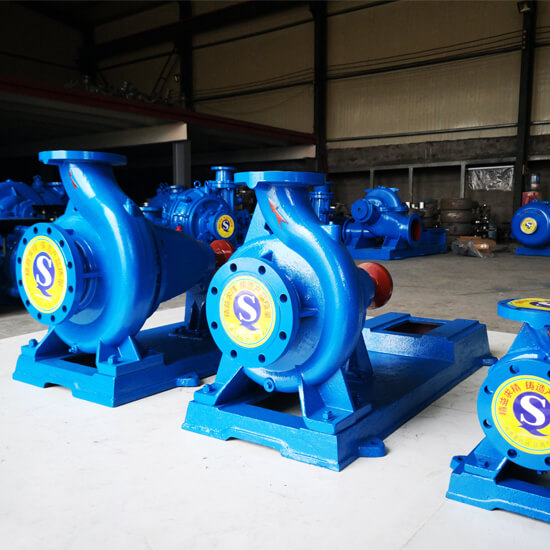

Bomba de succión simple de etapa única IS 65-50-160A

Construcción de bomba centrífuga de una sola etapa

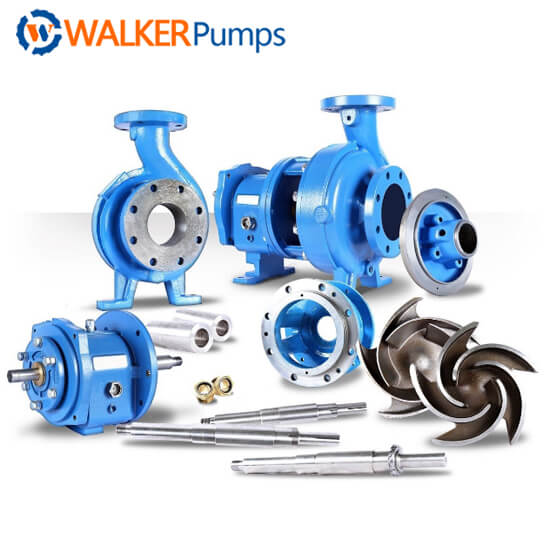

Piezas principales de la bomba
1 – Carcasa de la bomba 2 – Tapa de la bomba 3 – Impulsor 4 – Eje
5 – Anillo de sellado 6 – Tuerca del impulsor 7 – Arandela de seguridad 8 – Manguito
9 – Prensaestopas 10 – Anillo de empaquetadura 11 – Empaquetado 12 – Conjunto de cojinete colgante

>>>>Piezas de bomba Matel a la venta

TABLA DE SELECCIÓN DE BOMBAS DE AGUA

Características de presentación

1. De estructura simple, fácil mantenimiento y rendimiento confiable;
2. Tamaño pequeño y peso ligero; Rendimiento anticavitación y bajo consumo de energía;
3. Total de 140 tipos de especificaciones, pero sólo en cuatro ejes, la misma especificación del eje, cojinetes, sellos, para intercambiar; el rango completo de suspensión de la bomba es de solo cuatro;
4. Bombee a través del acoplamiento flexible y la conexión del motor, desde la dirección del motor, la bomba gira en el sentido de las agujas del reloj.
5. Bomba centrífuga de succión simple IS, abre la puerta de la estructura sin mantenimiento de la línea de desmontaje.

Introducción del producto de la bomba de agua Walker:

① Bomba centrífuga de succión simple de una sola etapa tipo IS \ IR de acuerdo con el estándar internacional ISO2858, diseño de dimensiones y rendimiento especificado, principalmente IS compuesto por el cuerpo de la bomba, la cubierta de la bomba, el impulsor, el eje, el anillo de sellado, la manga del eje y el cojinete de suspensión, etc.

② Piezas del cuerpo de la bomba y de la cubierta de la bomba centrífuga de una sola etapa tipo IS \ IR, desde la subdivisión del lugar posterior del impulsor, lo que normalmente se dice después de que las puertas abren la estructura. Su ventaja es fácil de verificar y mantener, reparar sin actuar el cuerpo de la bomba, la línea de succión, la línea de descarga y el motor, es necesario quitar el acoplamiento extendido entre las piezas de conexión y puede salir del mantenimiento de las piezas del rotor.

③ La carcasa de la bomba (es decir, el cuerpo de la bomba y la cubierta de la bomba) constituyen un estudio de bomba. Impulsor, eje y rodamiento para rotor de bomba. Componentes del cojinete de suspensión que soportan la parte del rotor de la bomba, rodamientos por fuerza radial y fuerza axial de la bomba.

④ Para equilibrar la fuerza axial de la bomba, la mayoría de los impulsores de la bomba, antes y después, están equipados con un anillo de sellado, y en el impulsor HouGaiBan el orificio de equilibrio, debido a que parte de la fuerza axial de la bomba no es grande, la parte posterior del impulsor no estableció el sellado. anillo y agujero de equilibrio.

⑤ El anillo de sellado axial de la bomba está junto al prensaestopas, el anillo de empaque y la empaquetadura, etc., para evitar la entrada de aire o una gran cantidad de fugas de agua. El impulsor de la bomba, si hay un equilibrio, está equipado con una cavidad de empaque suave y la entrada del impulsor está interconectada, como el líquido de entrada del impulsor en estado de vacío, luego fácilmente a lo largo de la entrada de la superficie del manguito del eje, por lo que en la cámara de empaque está equipado con un anillo de empaque a través Los orificios de la cubierta de la bomba bombearán agua a presión interior y conducirán al anillo de empaque para sellar. El impulsor de la bomba si no tiene el orificio de equilibrio, debido a que la presión del líquido del impulsor es mayor que la presión atmosférica, por lo tanto no existe problema de fuga de gas, así que no empaquete el anillo de empaque.

⑥ Para evitar el desgaste del eje, introduzca las piezas de protección en el eje a través de la cámara de empaquetadura con el manguito del eje. El casquillo y entre los ejes deben tener una junta tórica para evitar la entrada o fuga en la superficie.

⑦ El camino de accionamiento de la bomba es a través del acoplamiento elástico extendido y el acoplamiento del motor, dirección de rotación de la bomba, desde el extremo de accionamiento, consulte en el sentido de las agujas del reloj.

La bomba centrífuga de succión simple IS adopta el diseño estándar internacional ISO2858. Es una bomba de agua tipo BA de nueva generación. Es adecuado para el suministro y drenaje de agua industrial y urbana, y también se puede utilizar para riego y drenaje agrícola. Para el transporte de agua limpia u otros líquidos con propiedades físicas y químicas del agua de Leys, la temperatura no supera los 80 °C.

El tipo ISR es una serie de bombas de agua caliente diseñadas de acuerdo con el rendimiento y el tamaño especificados por la norma internacional ISO2858. Es adecuado para suministro de agua de calderas de agua caliente, sistemas de circulación de agua caliente, suministro de agua industrial y urbana, riego y drenaje, pero la temperatura no supera los 150 °C.
