¿Qué es el cabezal de la bomba y cómo mejorar la elevación de la bomba de lodo?

Publicado en 2022/09/05

¿Cuál es el cabezal de la bomba?

El cabezal de bomba es la diferencia entre la energía total por unidad de líquido en las secciones de entrada y salida de la bomba. Es la altura del líquido unitario bombeado o la energía proporcionada por la bomba. También conocido como el cabeza, elevación de la bomba, generalmente expresado por h, la unidad del cabezal de la bomba es la altura de la columna de líquido del líquido bombeado, y la la unidad es m. H también se puede expresar como el aumento de la presión, la carga de energía cinética y potencial del fluido.

H=(p2-p1)/ρg+(v2²-v1²)/2g+z2-z1

en la formula

H——cabeza, m;

p1, p2——la presión del líquido en la entrada y salida de la bomba, Pa;

v1, v2——la velocidad del flujo del fluido en la entrada y salida de la bomba, m/s;

z1, z2——la altura de entrada y salida, m;

ρ——densidad del líquido, kg/m³;

g – aceleración de la gravedad, m/s².

cabezal de bomba

De esta forma también se puede entender la elevación de la bomba. La altura de la bomba es la altura a la que la bomba envía el agua, es decir, qué tan fuerte es la bomba. Por supuesto, puede enviar el agua a un lugar más alto. De lo contrario, el agua alcanzará una altura poco profunda. Es más intuitivo utilizar nuestros edificios residenciales comunes para el suministro de agua. Generalmente, los edificios residenciales de gran altura requieren que se envíe agua a presión secundaria a los edificios de gran altura, lo cual es característico de la gran elevación de la bomba. Los residentes de los rascacielos no pueden utilizar agua si la altura de la bomba es muy baja.

¿Cómo seleccionar el cabezal de la bomba?

La altura de la bomba se refiere a la elevación necesaria, no a la elevación del agua, lo cual es especialmente importante a la hora de elegir una bomba. La elevación de la bomba de agua es de aproximadamente 1,15~1,20 veces la altura de elevación del agua. Por ejemplo, la altura vertical desde una fuente de agua hasta el lugar donde hay agua es de 20 metros y la elevación requerida es de unos 23 o 24 metros. El cabezal de la bomba en la placa de identificación debe estar cerca de la elevación necesaria al seleccionar una bomba. En este caso, la bomba es la más eficiente y económica. Sin embargo, no es necesario que sean iguales. Generalmente, siempre que la desviación no exceda 20%, la bomba puede funcionar en una situación de mayor ahorro de energía.

¿Cómo mejorar la elevación de la bomba de lodo?

bomba de lodo se refiere a un dispositivo que convierte la energía eléctrica en energía cinética y potencial del medio mediante la fuerza centrífuga (la rotación del impulsor de la bomba) para aumentar la energía del medio mixto sólido y líquido. Utilizado principalmente en tratamiento de agua, plantas de lavado de carbón, plantas de procesamiento de minerales, fundición de metales no ferrosos, acerías, industrias de lavado y bombeo de arena, conservación de agua y alcantarillado municipal, desulfuración de plantas de energía, dragado, petroquímicos, máquinas de protección, máquinas de elevación de tuberías, filtros prensa máquina, ciclón, máquina de cribado y otrosindustrias más.

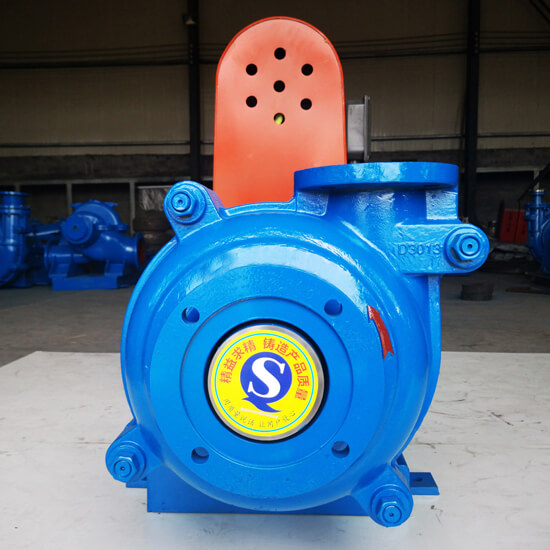

Bombas para lodos de cabezal alto 6x4F-HH

Como todos sabemos, la bomba de lodo es un equipo indispensable en el industria de procesamiento de minerales, y su función principal es proporcionar energía para el transporte por ductos.

Debido al uso irrazonable de la bomba de lodo o a su elección a ciegas, la bomba, el flujo y la altura de la bomba no pueden satisfacer completamente sus necesidades reales. Siempre que elijamos y usemos la bomba de lodo de manera correcta y razonable de acuerdo con nuestra situación, en última instancia podremos usar la bomba de lodo de manera eficiente. A continuación se explican brevemente algunos métodos para utilizar razonablemente la bomba de lodo para aumentar la altura del flujo.

  1. Elija una bomba de lodo con un modelo más grande
    Muchos clientes que utilizan bombas para lodo con frecuencia generalmente responden que deben elegir una bomba de mayor tamaño, lo cual es muy beneficioso para la eficiencia de trabajo estable y la vida útil de la bomba para lodo. La altura de flujo máxima de la bomba de lodo es grande.
  1. Aumentar la potencia del motor
    La energía cinética de la bomba de lodo proviene del motor. Cuando aumenta la velocidad del motor, aumentará la velocidad de la bomba de lodo. Después de aumentar la velocidad, la energía cinética de la bomba de lodo aumentará y la elevación será mayor. Sin embargo, es necesario aumentar la cabeza después de pruebas científicas. El aumento ciego puede reducir la vida útil de la bomba de lodo.
  1. Aumentar el diámetro del impulsor.
    Cuanto mayor sea el diámetro del impulsor de la bomba de lodo, mayor será la fuerza sobre el lodo, por lo que la altura bombeada será mayor. Aún así, debe confirmar el reemplazo del impulsor con el fabricante de bombas para lodos de Liangshan. De lo contrario, podría reducir la vida útil de la bomba de lodo o dañarla inmediatamente.

¿Cómo mejorar la altura de la bomba de lodo sumergible?

En el proceso de uso del bomba de lodo sumergible, la bomba de lodo sumergible tendrá la falla de baja altura de la bomba. ¿Cuál es el motivo de la baja altura de la bomba de lodo sumergible? ¿Cómo resolverlo? ¡Vamos a ver!



Razones del bajo cabezal de la bomba

  1. Entrada de aire del sistema de tuberías de succión;
  2. La línea de succión o el impulsor están bloqueados;
  3. La válvula de entrada de la bomba de lodo sumergible no está desplegada o la válvula está dañada, lo que provoca cavitación de la bomba;
  4. La altura de la bomba sumergible para lodos es más baja que la altura real de la tubería, lo que resulta en un pequeño flujo de bomba;
  5. El NPSH de la tubería es menor que el NPSH requerido de la bomba de lodo sumergible, lo que resulta en un volumen de bomba pequeño;
  6. La concentración de lodo es demasiado alta.

Solución para la baja altura de la bomba sumergible de lodos

  1. Excluir la causa de la entrada de aire;
  2. Reduzca la concentración de lodo de la bomba de lodo sumergible o reemplace la bomba con un diámetro mayor;
  3. Expanda la válvula de entrada o reemplace la válvula nueva;
  4. Mejorar la altura de la bomba sumergible de lodos;
  5. Eliminar el bloqueo;
  6. Construya un dispositivo de tubería de modo que el NPSH de la tubería sea mayor que el NPSH requerido de la bomba o reemplace la bomba cuyo rendimiento de cavitación cumpla con los requisitos del dispositivo de tubería.

Al elegir bombas, muchos clientes piensan que cuanto menor es el cabezal de bombeo, menor es la carga del motor. Engañados por este entendimiento erróneo, al comprar una bomba eligen una altura de bomba muy alta. De hecho, para las bombas centrífugas, cuando se determina el modelo de bomba, el consumo de energía es proporcional al flujo real de la bomba. El flujo de la bomba disminuirá con el aumento de la altura, por lo que cuanto mayor sea la altura, menor será el flujo y menor será el consumo de energía. Por el contrario, cuanto menor sea la sustentación, mayor será el caudal y mayor será la potencia consumida. En caso de sobrecarga y calentamiento del motor, el motor puede quemarse en casos graves.
