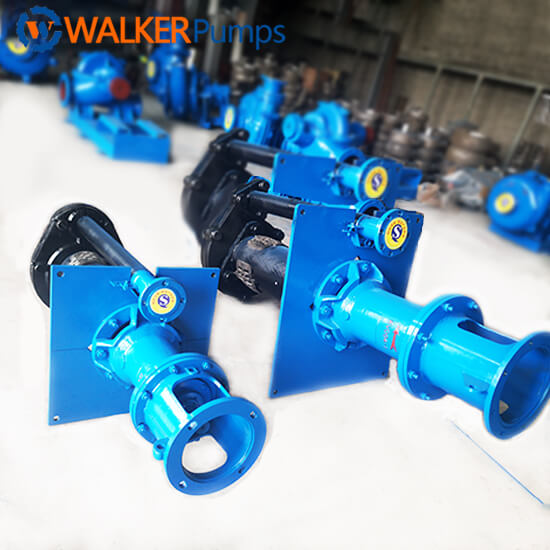

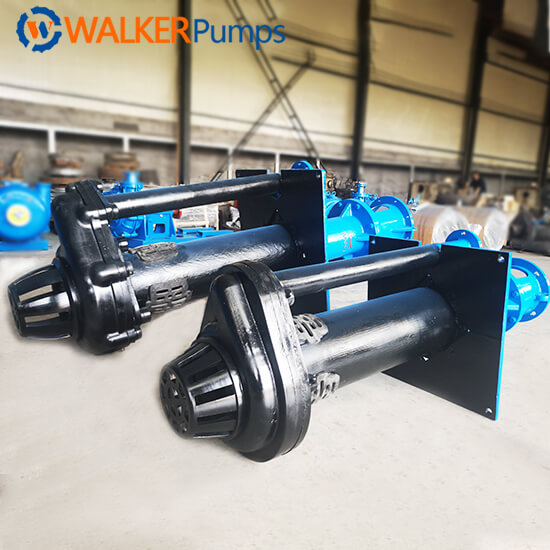

Pompe à lisier verticale doublée de caoutchouc SPR

Construction d'une pompe de puisard verticale

Partie principale avec des numéros dans le dessin

1. Arbre 2. Cache-poussière 3. Roulement 4. Manchon d'engrenage de roulement 5. Corps de roulement 6. Roulement 7. Support 8. Filet de filtre 9. Plaque de protection arrière 10. Roue 11. Corps de pompe 12. Filtre inférieur 13. Tube de broche 14 Bride de bec fendue 15. Presse-étoupe

>>>>Pièces de pompe Matel à vendre

TABLEAU DE SÉLECTION DES POMPE DE PUISARD VERTICALE

Remarque : performances approximatives pour l'eau claire, à utiliser uniquement pour la sélection primaire.

√ Ensemble de roulements – Les roulements, l'arbre et le boîtier sont généreusement proportionnés pour éviter les problèmes associés au fonctionnement des arbres en porte-à-faux dans les premières zones de vitesse critiques.

L'ensemble est lubrifié à la graisse et scellé par des labyrinthes ; la partie supérieure est purgée de graisse et la partie inférieure protégée par un déflecteur spécial. Le roulement supérieur ou d'extrémité d'entraînement est du type à rouleaux parallèles tandis que le roulement inférieur est un rouleau double conique avec flotteur d'extrémité prédéfini. Cet agencement de roulements hautes performances et cet arbre robuste éliminent le besoin d'un roulement inférieur immergé.

√ Assemblage de colonnes – Entièrement fabriqué en acier doux. Le modèle SPR est recouvert d'élastomère.

√ Boîtier – Possède une simple fixation boulonnée à la base de la colonne. Il est fabriqué à partir d'un alliage résistant à l'usure pour le SP et d'un élastomère moulé pour le SPR.

√ Turbine – Les turbines à double aspiration (entrée supérieure et inférieure) induisent de faibles charges axiales sur les roulements et sont dotées d'aubes lourdes et profondes pour une résistance maximale à l'usure et pour la manipulation de gros solides. Les alliages résistants à l'usure, les roues en polyuréthane et en élastomère moulé sont interchangeables. La roue est ajustée axialement dans la pièce moulée lors de l'assemblage par des cales externes sous les pieds du boîtier de roulement. Aucun autre réglage n’est nécessaire.

√ Crépine supérieure – Maille métallique à insérer ; élastomère ou polyuréthane clipsable pour pompes SP et SPR. Les crépines s'insèrent dans les ouvertures des colonnes.

√ Crépine inférieure – Métal boulonné ou polyuréthane pour SP ; élastomère moulé encliquetable pour SPR.

√ Tuyau de décharge – Métal pour SP ; élastomère recouvert pour SPR. Toutes les pièces métalliques mouillées sont entièrement protégées contre la rouille.

√ Roulements immergés – Aucun

√ Agitation – Un agencement de connexion de pulvérisation d'agitateur externe peut être installé sur la pompe en option. Alternativement, un agitateur mécanique est monté sur un arbre allongé dépassant de l'œil de la turbine.

√ Matériaux – Les pompes peuvent être fabriquées dans des matériaux résistants aux abrasifs et à la corrosion.
