Pompe à lisier verticale VS pompe à lisier horizontale
Pompe à lisier Est une sorte de Pompe centrifuge, utilisé pour transporter le mélange d'eau et de particules solides, telles que la boue de minerai, le sable de minerai, la boue, etc. Les pompes à lisier peuvent être divisées en pompes à lisier verticales et pompes à lisier horizontales.
Cet article parle des caractéristiques, des différences, des avantages et des inconvénients de pompes à lisier verticales et pompes à lisier horizontales.
1
Caractéristiques

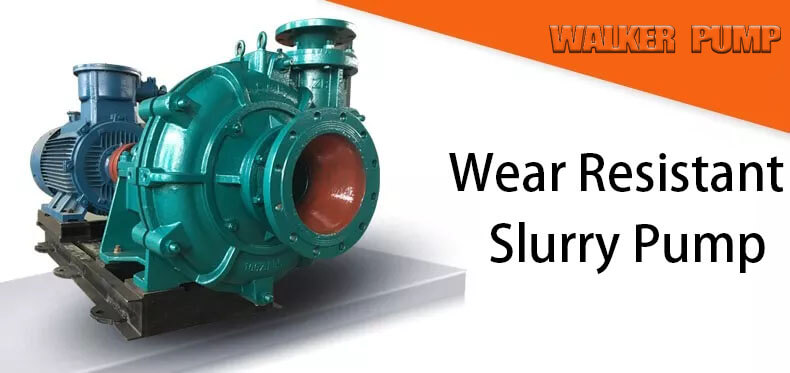

La pompe à lisier horizontale adopte des joints mécaniques et la plupart des pièces peuvent être interchangées pour augmenter la durée de vie. Opération simple et entretien pratique ; De plus, la pompe à lisier horizontale a un faible bruit de fonctionnement et de faibles vibrations ; il est solide et durable, a une longue durée de vie, possède un chemin d'écoulement spacieux et présente une bonne résistance à la corrosion.
Application
Il est utilisé pour transporter de la pulpe de minerai ou un autre agent alourdissant liquide moyen lourd, la concentration de pulpe de minerai est aussi grande que 50%. C'est un équipement indispensable pour transporter du minerai, du limon et des cendres dans les secteurs de la métallurgie, des mines, du charbon, de la construction et autres. Il est principalement utilisé pour transporter des boues concentrées et décharger des résidus dans des concentrateurs. Il peut également être utilisé pour le transport de fluides dans les usines de préparation du charbon, le transport de boues cristallines à haute température dans les usines d'aluminium et le transport de boues dans les cimenteries.
Principe du produit
La pompe à lisier horizontale est entraînée par un moteur pour être transférée via une poulie à courroie trapézoïdale, et la roue sous l'arbre rigide est ajustée et tournée dans le sens des aiguilles d'une montre. La boue entre dans la chambre de pompe par l'orifice d'alimentation et la boue est sortie sous l'action de la roue.
2
Caractéristiques
La pompe à lisier verticale adopte la roue auxiliaire pour réduire la contre-pression de la roue et prolonger la durée de vie du joint. Dans le même temps, les pièces d'écoulement sont en fonte blanche résistante à l'usure, résistante à l'abrasion. Les pièces d'écoulement et le revêtement intérieur de la pompe sont en caoutchouc résistant à l'usure et à la corrosion pour prolonger la durée de vie. De plus, la pompe à lisier verticale présente les caractéristiques d'une légèreté et d'une installation facile.
Principe
La pompe à lisier verticale se compose d'un corps de pompe, d'un siège de roulement et d'une turbine à connexion solide à l'extrémité inférieure de l'arbre vertical qui tourne dans un roulement. Les deux extrémités du siège du roulement sont comprimées par des presse-étoupes et des roulements, et l'huile lubrifiante du roulement doit être scellée pour éviter les fuites. Le corps de pompe est équipé d'un support moteur et d'un moteur. La roue tourne dans la chambre de la pompe grâce à la courroie trapézoïdale qui tourne, et la boue est comprimée par la pression de la roue. Dehors. Afin d'empêcher le minerai de pénétrer dans le roulement, une roue centrifuge est installée sur l'arbre principal.
Application
Les pompes à lisier verticales sont principalement utilisées pour transporter de la boue, du mortier, des boues de minerai et des liquides similaires contenant des particules solides en suspension. Tels que le système de purification de boue de forage pétrolier, le concentrateur transportant des boues concentrées, des résidus, des boues, etc. Il convient au transport de boues abrasives ou corrosives dans diverses industries minières, chimiques, électriques, de matériaux de construction, agricoles et autres.
3
Après avoir lu leurs introductions respectives, résumons leurs différences :
Les pompes verticales, également appelées pompes à lisier immergées, sont des pompes submersibles à long axe qui peuvent être immergées dans le liquide pour fonctionner, et peuvent fonctionner normalement dans des conditions d'aspiration insuffisante, et elles peuvent tourner au ralenti. Il convient au transport du lisier dans l'étang souterrain, car la pompe horizontale n'a généralement pas de hauteur d'aspiration et elle ne peut pas être transportée vers l'étang creusé sous terre.
La pompe à lisier horizontale est une pompe horizontale installée au sol. Il nécessite généralement une installation inversée afin que le lisier puisse s'écouler automatiquement dans la cavité de la pompe sans ouvrir la pompe. Si vous avez besoin de plus d'informations, veuillez contacter Jiang Yi Machinery, notre ingénieur professionnel de sélection de pompes à lisier vous répondra.
1. Méthode de démarrage
La pompe à lisier verticale immergée n'a pas besoin d'être démarrée par irrigation inversée. La turbine est située sous l'eau et les performances d'aspiration sont meilleures. Par conséquent, il peut utiliser une vitesse plus élevée et fonctionner normalement dans des conditions d’aspiration insuffisante ; la pompe à lisier horizontale doit être inversée. installation.
2. Zone d'installation
La pompe à lisier submersible verticale a un faible encombrement et est légère. Si l'unité de la pompe à lisier utilise une zone limitée, la pompe à lisier verticale immergée peut être sélectionnée de manière appropriée ; la pompe à lisier horizontale a une grande surface et doit être installée. Très grande superficie.
3. Caractéristiques structurelles
La pompe à lisier submersible verticale a une structure de coque de pompe unique ; les pompes à lisier horizontales ont pour la plupart une structure à double coque.
4. Entretien
La partie active de la pompe à lisier immergée verticale est en dessous du niveau de liquide, ce qui n'est pas pratique à entretenir ; la pompe à lisier horizontale est située au-dessus de la surface de l'eau, ce qui facilite l'entretien.
