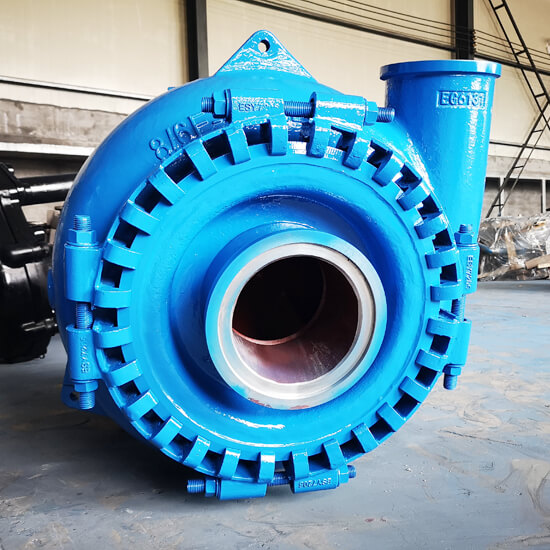

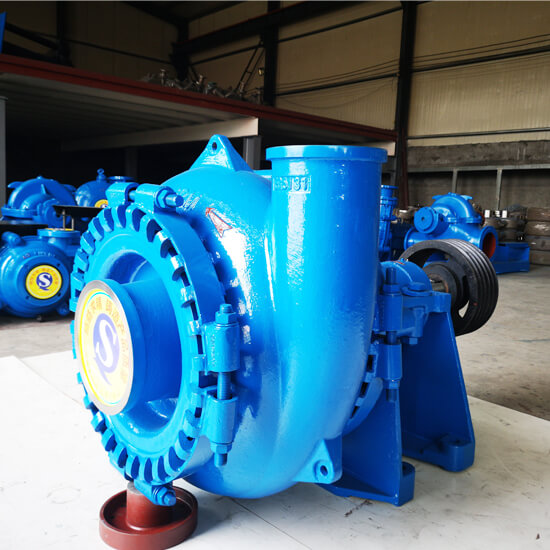

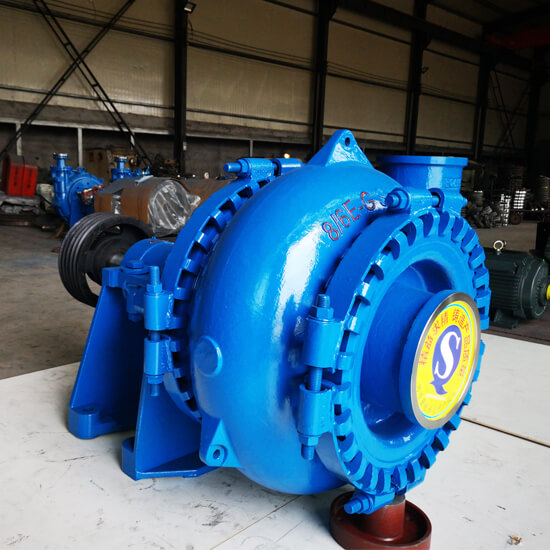

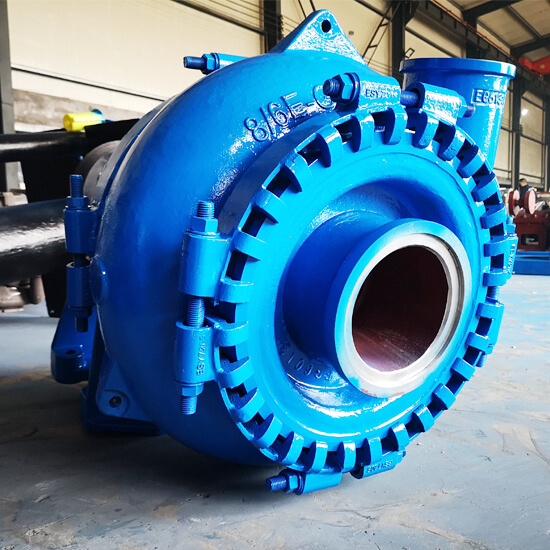

Bomba de areia de cascalho 8/6E-G
Capacidade: 126-576m3/h
Cabeça: 6-45m
Velocidade: 800-1400rpm
NPSHr: 3-4,5m
Ef.: 60%
Potência: Máx.120kw
Manuseio de sólidos: 127mm
Arranjos de vedação: Vedação da gaxeta, Vedação do expulsor, Vedação mecânica
Construção da bomba G Gravel
Número da peça principal no desenho
003：Base 005：Conjunto de Rolamento 132：Junta de Admissão, Junta de Descarga
130：Flange de Descarga, Flange de Admissão 013：Placa de Cobertura 131：Tigela
137：Impulsor 041：Revestimento Traseiro 135：Anel de Fixação da Porta
134: Anel de fixação da placa adaptadora 124: Vedação da tampa da voluta
>>>>Peças da bomba Matel à venda
TABELA DE SELEÇÃO DE BOMBA DE CASCALHO
Nota: Desempenho aproximado para águas claras, para ser usado apenas para seleção primária.
A bomba de cascalho 8x6e-g é adequada para manusear materiais de grãos grandes com alta eficiência e baixo custo. A carcaça é projetada com um grande perfil interno para reduzir as velocidades associadas e prolongar a vida útil dos componentes. Projetado para bombear lama agressiva com ampla distribuição de grãos, uma série de componentes de cascalho da série G e uma variedade de combinações de materiais de dragas e bombas de cascalho.
Modelo | Máx. Potência P (kw) | Capacidade Q (m3/h) | Cabeça H (m) | Velocidade n (r/min) | Ef. η (% ) | NPSH (m) | Diâmetro do impulsor. (milímetros) |
6/4D-G | 60 | 36-250 | 5-52 | 600-1400 | 58 | 2-5.5 | 378 |
6/4E-G | 120 | 36-250 | 5-52 | 600-1400 | 58 | 2-5.5 | 378 |
8/6E-G | 120 | 126-576 | 6-45 | 800-1400 | 60 | 3-4.5 | 391 |
10/8S-G | 560 | 216-936 | 8-52 | 500-1000 | 65 | 3-7.5 | 533 |
10/8S-GH | 560 | 180-1440 | 24-80 | 500-950 | 72 | 2.5-5 | 711 |
10/8F-G | 260 | 216-936 | 8-52 | 400-800 | 65 | 3-7.5 | 533 |
12/10F-G | 260 | 360-1440 | 10-60 | 350-700 | 65 | 1.5-4.5 | 667 |
12/10G-G | 600 | 360-1440 | 10-60 | 400-850 | 65 | 1.5-4.5 | 667 |
12/10G-GH | 600 | 288-2808 | 16-80 | 350-700 | 73 | 2-10 | 950 |
14/12G-G | 600 | 576-3024 | 8-70 | 300-700 | 68 | 2-8 | 864 |
14/12T-G | 1200 | 576-3024 | 8-70 | 300-700 | 68 | 2-8 | 864 |
16/14G-G | 600 | 720-3600 | 18-45 | 300-500 | 70 | 3-9 | 1016 |
16/14T-G | 1200 | 720-3600 | 18-45 | 300-500 | 70 | 3-9 | 1016 |
16/14TU-GH | 1200 | 324-3600 | 26-70 | 300-500 | 72 | 3-6 | 1270 |
18/16TU-G | 1200 | 720-4320 | 12-48 | 250-500 | 72 | 3-6 | 1067 |
O projeto da bomba de areia e cascalho para serviço pesado G / GH normalmente atende a tarefas de alto volume e cabeça alta. As bombas de cascalho são mais adequadas para areia e cascalho, dragagem, draga de sucção de cortador, escavação de areia, lavagem de carvão, túneis, usina de energia, processamento mineral Plantas, alimentação de ciclones de maior altura ou tarefas de tubulações de longa distância e outras indústrias. Mineração com bomba de cascalho casos para referência.
