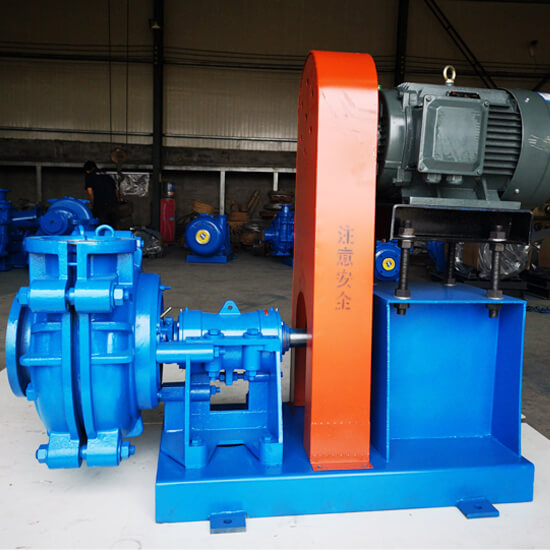

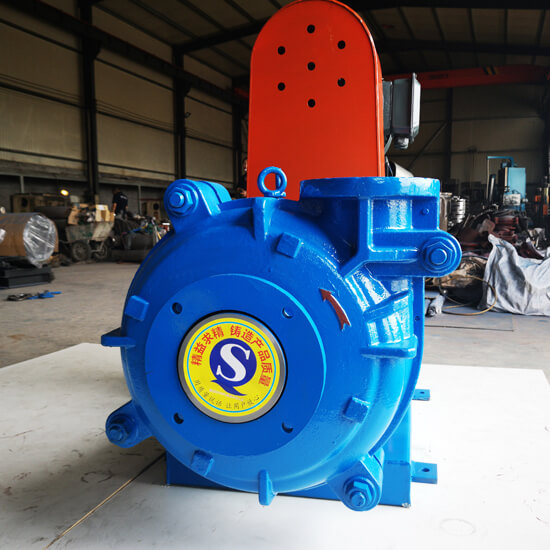

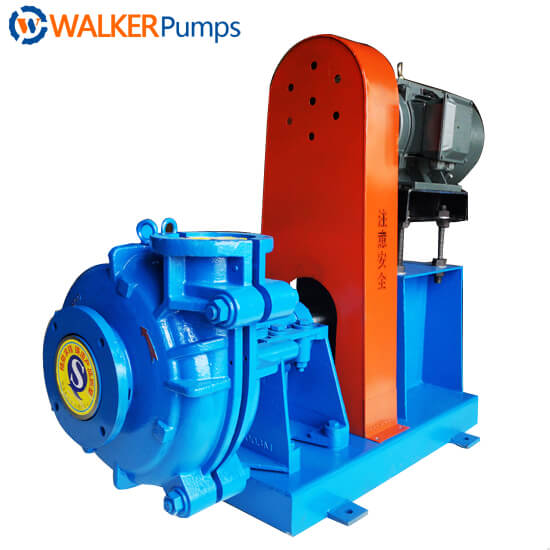

Pompe à lisier à tête haute 4/3E-HH
Capacité : 126-252m3/h
Tête : 12-97m
Vitesse : 600-1 400 tr/min
NPSH : 2-5 mois
Eff.: 50%
Puissance : Max. 120kw
Manipulation de solides : 38 mm
Matériaux : A05, A07, A12, A49, A51, A61, etc.
Pièces en caoutchouc de pompe à lisier abrasif
Pieces en metal
Numéro de pièce principal sur le dessin
032 : Plaque de cadre 060 : Joint d'admission 132 : Joint de décharge 083 : Brousseau de gorge 110 : doublure de volute 147 : Roue | 122 : Joint de presse-étoupe 036 : Doublure de plaque de cadre 013 : Plaque de couverture 018 : revêtement de plaque de couverture 124 : Joint du couvercle de la volute 041 : Insert de doublure de plaque de cadre |
Tableau de sélection
Remarque : performances approximatives pour l'eau claire, à utiliser uniquement pour la sélection principale.
1. Le boîtier en fonte ductile entièrement doublé offre durabilité, résistance et longue durée de vie.
2. Fonctionnement haute pression à plusieurs étages jusqu'à 750 psi.
3. La construction robuste avec une conception à boulon traversant facilite l'entretien et réduit les temps d'arrêt.
4. Roues de grand diamètre, à rotation lente et à haut rendement, conçues pour atteindre une durée de vie maximale et de faibles coûts d'exploitation.
5. Grands passages internes ouverts conçus pour maximiser la durée de vie et réduire les coûts d'exploitation.
6. Les revêtements épais en élastomère et en alliage offrent une résistance supérieure à la corrosion et une durée de vie maximale.
7. Le presse-étoupe à rinçage complet, le faible débit et les joints centrifuges à fonctionnement à sec réduisent la consommation d'eau de rinçage, minimisant ainsi les coûts d'exploitation de la pompe.
Modèle | Max. Pouvoir (kW) | Performances en eau claire | Turbine | |||||
Capacité Q (m3/heure) | Tête H (m) | Vitesse n (tr/min) | Eff. η (%) | NPSH (m) | Palette n° | Diamètre de la turbine. | ||
1,5/1C-HH | 30 | 16.2-34.2 | 25-92 | 1400-2200 | 20 | 2 à 5,5 | 5 | 330 |
3/2D-HH | 60 | 68.4-136.8 | 25-87 | 850-1400 | 47 | 3-7.5 | 5 | 457 |
4/3E-HH | 120 | 126-252 | 12-97 | 600-1400 | 50 | 2-5 | 5 | 508 |
6/4F-HH | 560 | 324-720 | 30-118 | 600-1000 | 64 | 3-8 | 5 | 711 |
8/6S-HH | 560 | 468-1008 | 20-94 | 500-1000 | 65 | 4-12 | 5 | 711 |
Tête haute 4x3E-HH Abrasif Pompe à lisier est adapté à une variété d’applications allant des alimentations de filtres-presses aux pompes étagées de transport par pipeline. Les têtes d'élévation élevées ainsi que les pièces d'usure plus robustes font de ces pompes l'une des plus robustes de la gamme de pompes à lisier. Les nervures extérieures étendues permettent d'atteindre des hauteurs de chute plus élevées avec une seule pompe à lisier, et les parties humides volumineuses prennent en charge les applications les plus difficiles sur le terrain aujourd'hui.
Applications de pompe à lisier à tête élevée 4x3E-HH :
Extraction minière et traitement des minéraux
Boues très abrasives
Déchets et résidus miniers
Transformation industrielle
Cendres de charbon et de centrales électriques
Sable et gravier
Boues abrasives pour usage minier
Pâtes et papiers
Bouillie de chaux
Alumine
Engrais
Neutralisation acide
Pompes de transfert de lisier en usine
Colorants et intermédiaires
Transfert de solvant
Produits pharmaceutiques et chimiques
