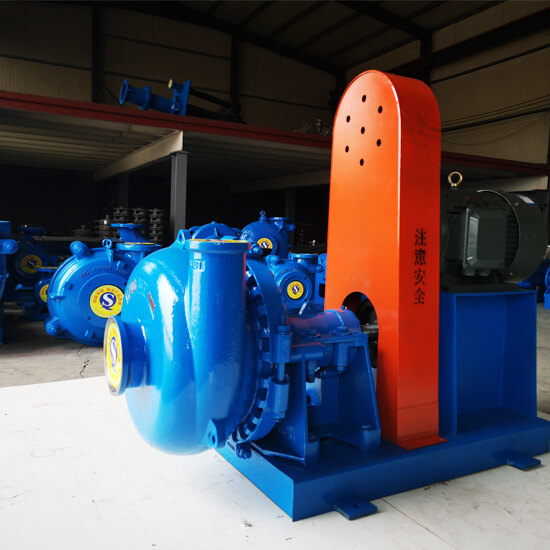

G гравийный песочный насос
Производительность: 36-4320м3/ч
Высота: 5–80 м.
Макс. Мощность рамы: 1400 кВт
Обработка твердых тел: 0-260 мм
Концентрация: 0-70%
Материал: сплав с высоким содержанием хрома, чугун, нержавеющая сталь и т. д.
Строительство гравийного насоса G
Номер основной детали на чертеже
003: Основание 005: Подшипниковый узел 132: Впускное соединение, нагнетательное соединение
130: Выпускной фланец, Впускной фланец 013: Крышка 131: Чаша
137: Рабочее колесо 041: Задняя облицовка 135: Зажимное кольцо дверцы
134: Зажимное кольцо переходной пластины 124: Уплотнение спиральной крышки
>>>>Продажа запчастей для насосов Matel
ТАБЛИЦА ВЫБОРА ГРАВИЙНОГО НАСОСА
Примечание. Приблизительные характеристики для чистой воды. Используется только для первичного выбора.
√ Уникальное сегментированное зажимное кольцо на агрегатах большего размера и цельное на насосах меньшего размера облегчает поворот корпуса на любой угол, уменьшая необходимость в дорогостоящих изгибах с высокой степенью износа. Требуется минимальное техническое обслуживание.
√ Выталкивающие лопатки рабочего колеса снижают давление на сальник и попадание твердых частиц в высокие концентрации в область сальника. Эффективность поддерживается за счет минимизации рециркуляции на стороне всасывания.
√ Лопасти рабочего колеса специальной конструкции и формы позволяют перерабатывать очень крупные частицы. Уникальная конструкция корпуса и уплотнительные лопатки предотвращают попадание абразивных частиц на уплотняющие поверхности.

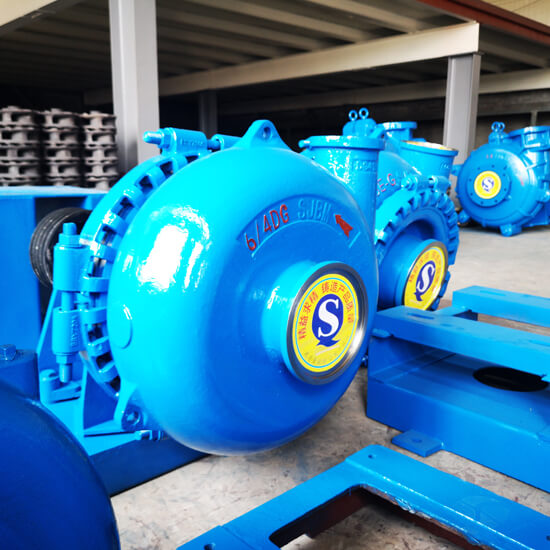

√ Большой прочный корпус спроектирован таким образом, чтобы снизить внутренние скорости, что приводит к минимальным потерям эффективности и увеличению срока службы корпуса. Корпус состоит из трех компонентов, что позволяет сократить время и затраты на техническое обслуживание, связанные с цельной конструкцией. (За исключением 6/4 DG, который состоит из двух компонентов)
√ Конические роликоподшипники Tobee для тяжелых условий эксплуатации, смазываемые консистентной смазкой, входят в стандартную комплектацию. Жесткий вал большого диаметра с уменьшенным вылетом сводит к минимуму прогибы и вибрацию при любых условиях, обеспечивая бесперебойную работу. Необычно высокие коэффициенты эксплуатации позволяют узлу выдерживать все радиальные и осевые нагрузки.
√ Уникальный узел торцевой крышки «-10» (тире 10), состоящий из V-образных уплотнений, двойных поршневых колец и внешнего маслосъемного кольца с лабиринтами, смазываемыми консистентной смазкой, входит в стандартную комплектацию всех насосов Walker.
Модель | Макс. Мощность П (кВт) | Емкость Q (м3/ч) | Голова Н (м) | Скорость n (об/мин) | Эфф. η (% ) | НПШ (м) | Диаметр рабочего колеса. (мм) |
6/4Д-Г | 60 | 36-250 | 5-52 | 600-1400 | 58 | 2-5.5 | 378 |
6/4Е-Г | 120 | 36-250 | 5-52 | 600-1400 | 58 | 2-5.5 | 378 |
8/6Е-Г | 120 | 126-576 | 6-45 | 800-1400 | 60 | 3-4.5 | 391 |
10/8С-Г | 560 | 216-936 | 8-52 | 500-1000 | 65 | 3-7.5 | 533 |
10/8S-GH | 560 | 180-1440 | 24-80 | 500-950 | 72 | 2.5-5 | 711 |
10/8Ф-Г | 260 | 216-936 | 8-52 | 400-800 | 65 | 3-7.5 | 533 |
12/10Ф-Г | 260 | 360-1440 | 10-60 | 350-700 | 65 | 1.5-4.5 | 667 |
12/10Г-Г | 600 | 360-1440 | 10-60 | 400-850 | 65 | 1.5-4.5 | 667 |
12/10G-GH | 600 | 288-2808 | 16-80 | 350-700 | 73 | 2-10 | 950 |
14/12Г-Г | 600 | 576-3024 | 8-70 | 300-700 | 68 | 2-8 | 864 |
14/12Т-Г | 1200 | 576-3024 | 8-70 | 300-700 | 68 | 2-8 | 864 |
16/14Г-Г | 600 | 720-3600 | 18-45 | 300-500 | 70 | 3-9 | 1016 |
16/14Т-Г | 1200 | 720-3600 | 18-45 | 300-500 | 70 | 3-9 | 1016 |
16/14ТУ-ГХ | 1200 | 324-3600 | 26-70 | 300-500 | 72 | 3-6 | 1270 |
18/16ТУ-Г | 1200 | 720-4320 | 12-48 | 250-500 | 72 | 3-6 | 1067 |
Конструкция сверхмощного насоса для песка и гравия G/GH обычно рассчитана на работу с высоким напором и большими объемами. Насосы для гравия лучше всего подходят для работы с песком и гравием, дноуглубительных работ, земснарядов с фрезами, выемки песка, промывки угля, туннелей, электростанций, переработки полезных ископаемых. Заводы, подача циклонов с более высоким напором или трубопроводы на большие расстояния и другие отрасли.
