Конструкция одноступенчатого одновсасывающего насоса
Основные детали насоса
1 – Корпус насоса 2 – Крышка насоса 3 – Рабочее колесо 4 – Вал
5 – Уплотнительное кольцо 6 – Гайка рабочего колеса 7 – Стопорная шайба 8 – Муфта
9 – Сальник 10 – Кольцо сальника 11 – Набивка 12 – Подвесной подшипник в сборе
>>>Продажа запчастей для насосов Matel
ТАБЛИЦА ВЫБОРА ВОДЯНОГО НАСОСА
Характеристики производительности
1. Простая конструкция, простота обслуживания и надежность работы;
2. Малый размер и легкий вес; Антикавитационные характеристики и низкое энергопотребление;
3. Всего 140 видов спецификаций, но только по четырем осям, одинаковые спецификации вала, подшипников, уплотнений для замены; полный диапазон подвески одноступенчатого насоса с одним всасыванием составляет всего четыре;
4. Накачивайте через гибкую муфту и соединение двигателя, со стороны двигателя, насос по часовой стрелке.
5. Центробежный насос с одинарным всасыванием, откройте дверь конструкции без обслуживания линии разборки.

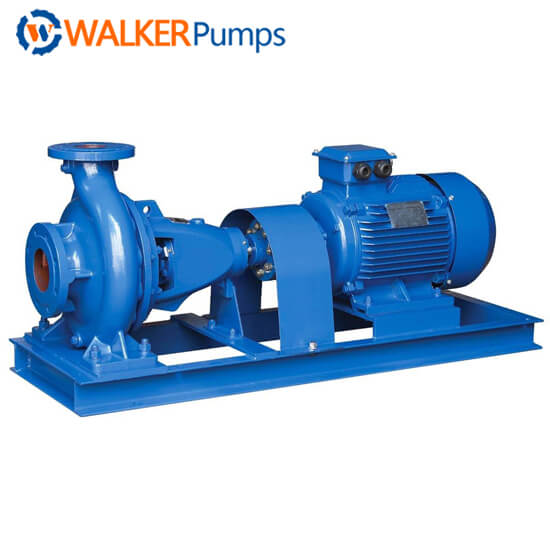

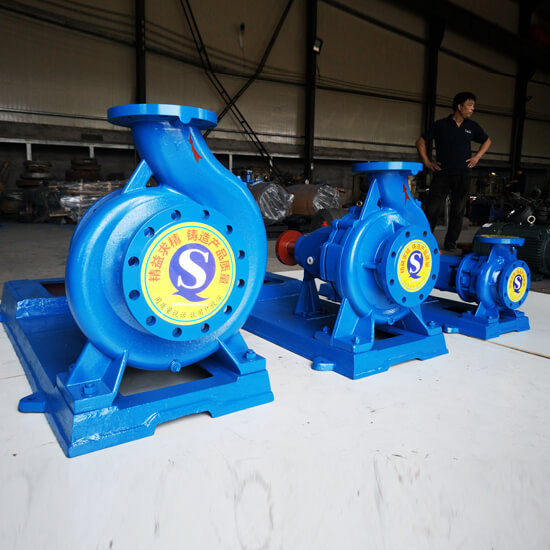

Знакомство с продуктом водяного насоса Walker:
① Одноступенчатый центробежный насос одностороннего всасывания типа IS \ IR в соответствии с указанными рабочими характеристиками и размерами международного стандарта ISO2858, в основном IS состоит из корпуса насоса, крышки насоса, рабочего колеса, вала, уплотнительного кольца, втулки вала и подшипника подвески, см. и т. д.
② Корпус одноступенчатого центробежного насоса одностороннего всасывания типа IS \ IR и детали крышки насоса, от подразделения заднего места крыльчатки, что обычно говорят, а именно после открытия дверей. Его преимуществом является простота проверки и обслуживания, ремонт без каких-либо действий, корпус одноступенчатого одновсасывающего насоса, линия всасывания, линия нагнетания и двигатель, необходимость удаления расширенной муфты между соединительными деталями, возможность обслуживания деталей ротора.
③ Корпус насоса (т.е. корпус насоса и крышка насоса) составляют насосную студию. Рабочее колесо, вал и подшипник качения ротора насоса. Компоненты подшипника подвески, поддерживающие часть ротора насоса, подшипник качения за счет радиальной и осевой силы насоса.
④ Чтобы сбалансировать осевую силу насоса, большая часть рабочего колеса насоса до и после оснащена уплотнительным кольцом, а в рабочем колесе HouGaiBan имеется балансировочное отверстие, поскольку осевая сила некоторых насосов невелика, задняя часть рабочего колеса не имеет уплотнения. кольцо и балансировочное отверстие.
⑤ Осевое уплотнительное кольцо насоса находится рядом с сальником, сальниковым кольцом, набивкой и т. д., чтобы предотвратить попадание воздуха или большую утечку воды. Рабочее колесо насоса, если есть баланс, оснащено мягкой полостью уплотнения, и входное отверстие рабочего колеса соединены между собой, например, входная жидкость рабочего колеса в вакуумном состоянии, затем легко всасывается вдоль поверхности втулки вала, поэтому в камере уплотнения имеется уплотнительное кольцо через Отверстия в крышке насоса будут перекачивать воду под давлением в помещении, ведущую к уплотнительному кольцу для уплотнения. Крыльчатка насоса отсутствует, если нет балансировочного отверстия, так как обратное давление жидкости в крыльчатке превышает атмосферное давление, поэтому не существует проблем с утечкой газа, поэтому не набивайте уплотнительное кольцо.
⑥ Чтобы избежать износа оси, вставьте в вал через камеру уплотнения детали защиты втулки вала. Втулка и между валами должны иметь уплотнительное кольцо, чтобы предотвратить попадание на поверхность или утечку.
⑦ Привод насоса осуществляется через удлиненную эластичную муфту и муфту двигателя, направление вращения насоса: от приводного конца, см. по часовой стрелке.
Модель | Скорость | Поток | Голова | Эффективность | Мощность (кВт) | НПШ | ||
100-80-125 | 2900 | 60 | 16.7 | 23.7 | 69 | 5.86 | 11 | 4.0 |
100 | 27.8 | 20.0 | 78 | 7.0 | 4.5 | |||
120 | 33.3 | 16.3 | 74 | 7.28 | 5.0 | |||
100-80-125А | 89.4 | 24.83 | 16 | 78 | 5.0 | 7.5 | 4.5 | |
100-80-125Дж | 1450 | 50 | 13.9 | 5 | 75 | 0.91 | 1.5 | 2.5 |
100-80-125Я | 44.7 | 12.42 | 4 | 75 | 0.62 | 1.1 | 3.0 | |
100-80-160 | 2900 | 60 | 16.7 | 37 | 70 | 8.42 | 15 | 3.5 |
100 | 27.8 | 32 | 78 | 11.2 | 4.0 | |||
120 | 33.3 | 28 | 75 | 12.2 | 5.0 | |||
100-80-160А | 93.51 | 26 | 28 | 78 | 9.16 | 11 | 4.0 | |
100-80-160Б | 86.6 | 24.1 | 24 | 78 | 7.24 | 4.0 | ||
100-80-160С | 79 | 21.9 | 20 | 77 | 5.52 | 7.5 | 4.0 | |
100-80-160Дж | 1450 | 50 | 13.9 | 8.0 | 75 | 1.45 | 2.2 | 2.5 |
100-80-160ДжА | 46.8 | 13 | 7 | 75 | 1.14 | 1.5 | 2.0 | |
100-80-160ДжБ | 43.3 | 12.4 | 6 | 74 | 0.90 | 1.1 | 3.5 | |
100-65-200 | 2900 | 60 | 16.7 | 56 | 65 | 13.6 | 22 | 3.0 |
100 | 27.8 | 50 | 76 | 17.9 | 3.6 | |||
120 | 33.3 | 47 | 77 | 19.9 | 4.8 | |||
100-65-200А | 95 | 26.4 | 45 | 76 | 15.35 | 18.5 | 3.6 | |
100-65-200Б | 89.4 | 24.8 | 40 | 76 | 12.79 | 15 | 3.6 | |
100-65-200С | 85 | 23.57 | 36 | 76 | 10.99 | 3.6 | ||
100-65-200Дж | 1450 | 50 | 13.9 | 12.5 | 73 | 2.33 | 4 | 2.0 |
100-65-200Я | 46.8 | 13 | 11 | 72 | 1.84 | 3 | 2.0 | |
100-65-200ДЖБ | 43.3 | 12.04 | 9.5 | 72 | 1.48 | 2.2 | 2.5 | |
100-65-250 | 2900 | 60 | 16.7 | 88 | 61 | 23.4 | 37 | 3.5 |
100 | 27.8 | 80 | 72 | 30.3 | 3.8 | |||
120 | 33.3 | 74 | 73 | 33.3 | 4.8 | |||
100-65-250А | 93.5 | 26 | 70 | 72 | 26.6 | 30 | 3.8 | |
100-65-250Б | 86.6 | 24.1 | 60 | 72 | 17.03 | 22 | 3.8 | |
100-65-250С | 79 | 22 | 50 | 72 | 14.9 | 18.5 | 3.8 | |
100-65-250Дж | 1450 | 50 | 13.9 | 20 | 68 | 4 | 5.5 | 2.0 |
100-65-250ДжА | 46.8 | 13 | 17.5 | 68 | 3.09 | 4 | 2.0 | |
100-65-250Б | 43.3 | 12.04 | 15 | 67 | 2.03 | 3 | 2.5 | |
100-65-315 | 2900 | 60 | 16.7 | 132 | 55 | 39.6 | 75 | 3.0 |
100 | 27.8 | 125 | 66 | 51.6 | 3.6 | |||
120 | 33.3 | 119 | 67 | 57.5 | 4.2 | |||
100-65-315А | 95.5 | 26.53 | 114 | 66 | 45.03 | 55 | 3.6 | |
100-65-315Б | 90.8 | 25.2 | 103 | 66 | 38.63 | 45 | 3.6 | |
100-65-315С | 85.8 | 23.83 | 92 | 66 | 32.52 | 37 | 3.6 | |
100-65-315Д | 81 | 22.5 | 87.5 | 66 | 27.4 | 30 | 3.6 | |
100-65-315Дж | 1450 | 50 | 13.9 | 32 | 63 | 6.92 | 11 | 2.0 |
100-65-315JA | 47.7 | 13.25 | 28.5 | 63 | 5.62 | 7.5 | 2.0 | |
100-65-315ДЖБ | 45.4 | 12.5 | 25.8 | 62 | 4.82 | 2.5 | ||
100-65-315ДЖК | 42.9 | 11.9 | 23 | 61 | 4.06 | 5.5 | 2.5 | |
125-100-200 | 2900 | 120 | 33.3 | 61 | 67 | 28.0 | 45 | 4.5 |
200 | 55.6 | 50 | 81 | 33.6 | 4.5 | |||
240 | 66.7 | 41 | 80 | 36.4 | 5.0 | |||
125-100-200А | 190 | 52.7 | 45 | 81 | 28.8 | 37 | 4.5 | |
125-100-200Б | 179 | 49.7 | 40 | 81 | 24 | 30 | 4.5 | |
125-100-200С | 170 | 47.2 | 36 | 81 | 20.63 | 22 | 4.5 | |
125-100-200Дж | 1450 | 100 | 27.8 | 12.5 | 76 | 4.48 | 7.5 | 2.5 |
125-100-200Я | 93.5 | 26 | 11 | 76 | 3.46 | 5.5 | 2.5 | |
125-100-200ДжБ | 86.5 | 24.1 | 9.5 | 75 | 2.79 | 4 | 3.0 | |
125-100-250 | 2900 | 120 | 33.3 | 90 | 66 | 43.0 | 75 | 3.8 |
200 | 55.6 | 80 | 78 | 55.9 | 4.2 | |||
240 | 66.7 | 73 | 75 | 62.8 | 5.0 | |||
125-100-250А | 193.6 | 53.78 | 75 | 78 | 50.7 | 55 | 4.0 | |
125-100-250Б | 187 | 52 | 70 | 78 | 45.73 | 4.0 | ||
125-100-250С | 180 | 50 | 65 | 78 | 36.9 | 45 | 4.0 | |
125-100-250Д | 173 | 48.1 | 60 | 78 | 36.4 | 4.0 | ||
125-100-250В. | 160 | 44.4 | 55 | 78 | 31.9 | 37 | 4.0 | |
125-100-250Дж | 1450 | 100 | 27.8 | 20 | 76 | 7.17 | 11 | 2.5 |
125-100-250ДжА | 93.5 | 26 | 17.5 | 76 | 5.71 | 7.5 | 2.5 | |
125-100-250ДжБ | 86.5 | 24.1 | 15 | 75 | 4.5 | 5.5 | 3.0 | |
125-100-315 | 2900 | 120 | 33.3 | 132.5 | 60 | 72.1 | 110 | 4.0 |
200 | 55.6 | 125 | 75 | 90.8 | 4.5 | |||
240 | 66.7 | 120 | 77 | 101.9 | 5.0 | |||
125-100-315А | 194 | 53.89 | 117.5 | 75 | 82.87 | 90 | 4.5 | |
125-100-315Б | 187 | 51.94 | 110 | 75 | 74.3 | 4.5 | ||
125-100-315С | 180 | 50 | 102.5 | 75 | 66.19 | 75 | 4.5 | |
125-100-315Д | 174 | 48.33 | 95 | 75 | 59.8 | 4.5 | ||
125-100-315Э | 167 | 46.38 | 87.5 | 75 | 53.24 | 4.5 | ||
125-100-315Дж | 1450 | 100 | 27.5 | 32 | 73 | 11.9 | 15 | 2.5 |
125-100-315JA | 95.5 | 26.53 | 28.5 | 73 | 9.81 | 11 | 2.5 | |
125-100-315ДЖБ | 90.8 | 25.2 | 25.8 | 72 | 8.51 | 3.0 | ||
125-100-400 | 1450 | 60 | 16.7 | 52 | 53 | 16.1 | 30 | 2.5 |
100 | 27.8 | 50 | 65 | 21.0 | 2.5 | |||
120 | 33.3 | 48.5 | 67 | 23.6 | 3.0 | |||
125-100-400А | 1450 | 95 | 26.38 | 45 | 65 | 18 | 22 | 2.5 |
125-100-400Б | 89.4 | 24.8 | 40 | 65 | 15 | 18.5 | 2.5 | |
125-100-400С | 84.8 | 20 | 36 | 65 | 12.89 | 15 | 2.5 | |
150-125-250 | 120 | 33.3 | 22.5 | 71 | 10.4 | 18.5 | 3.0 | |
200 | 55.6 | 20 | 81 | 13.5 | 3.0 | |||
240 | 66.7 | 17.5 | 78 | 14.7 | 3.5 | |||
150-125-250А | 187 | 52 | 17.5 | 81 | 11.08 | 15 | 3.0 | |
150-125-250Б | 173 | 48.1 | 15 | 80 | 8.74 | 11 | 2.5 | |
150-125-315 | 1450 | 120 | 33.3 | 34 | 79 | 15.86 | 30 | 2.5 |
200 | 55.6 | 32 | 79 | 22.08 | 2.5 | |||
240 | 66.7 | 29 | 80 | 23.71 | 3.0 | |||
150-125-315А | 187 | 52 | 28 | 79 | 18.1 | 22 | 2.5 | |
150-125-315Б | 173 | 48.1 | 24 | 79 | 14.33 | 18.5 | 2.5 | |
150-125-315С | 160 | 44.4 | 20 | 78 | 11.7 | 15 | 2.0 | |
150-125-400 | 1450 | 120 | 33.3 | 53 | 62 | 27.9 | 45 | 2.0 |
200 | 55.6 | 50 | 75 | 36.3 | 2.8 | |||
240 | 66.7 | 46 | 74 | 40.6 | 3.5 | |||
150-125-400А | 187 | 52 | 44 | 75 | 29.9 | 37 | 2.8 | |
150-125-400Б | 173 | 48.1 | 38 | 75 | 24.09 | 30 | 2.8 | |
150-125-400С | 160 | 44.4 | 32 | 75 | 18.8 | 22 | 2.8 | |
200-150-250 | 1450 | 240 | 66.7 | 22.6 | 70 | 21.1 | 37 | 3.6 |
400 | 111.1 | 20.0 | 83 | 26.2 | 4.6 | |||
460 | 127.8 | 17.2 | 79 | 27.3 | 4.9 | |||
200-150-250А | 374 | 103.8 | 17.5 | 83 | 21.83 | 30 | 4.6 | |
200-150-250Б | 346 | 96.2 | 15 | 80 | 17.24 | 22 | 4.6 | |
200-150-315 | 1450 | 240 | 66.7 | 37 | 70 | 34.6 | 55 | 3.0 |
400 | 111.1 | 32 | 82 | 42.5 | 3.5 | |||
460 | 127.8 | 28.5 | 80 | 44.6 | 4.0 | |||
200-150-315А | 374 | 103.8 | 28 | 82 | 35.38 | 45 | 3.5 | |
200-150-315Б | 346 | 96.2 | 24 | 80 | 28.12 | 37 | 3.5 | |
200-150-400 | 1450 | 240 | 66.7 | 55 | 74 | 48.6 | 90 | 3.0 |
400 | 111.1 | 50 | 81 | 67.2 | 3.8 | |||
460 | 127.8 | 45 | 76 | 74.2 | 4.5 | |||
200-150-400А | 374 | 103.8 | 44 | 81 | 55.4 | 75 | 3.8 | |
200-150-400Б | 346 | 96.2 | 38 | 81 | 45.58 | 55 | 3.8 | |
200-150-400С | 330 | 91.6 | 34 | 81 | 37.57 | 45 | 3.8 |
Центробежный насос одинарного всасывания IS соответствует международному стандарту ISO2858. Это новое поколение водяных насосов типа BA. Он подходит для промышленного и городского водоснабжения и дренажа, а также может использоваться для орошения и дренажа в сельском хозяйстве. Для перевозки чистой воды или других жидкостей с физико-химическими свойствами вода Лейса температура не превышает 80 °С.
Тип ISR представляет собой серию насосов для горячей воды, разработанных в соответствии с производительностью и размером, указанными в международном стандарте ISO2858. Подходит для водоснабжения котлов, систем циркуляции горячей воды, промышленного и городского водоснабжения, орошения и дренажа, но температура не превышает 150 °C.
