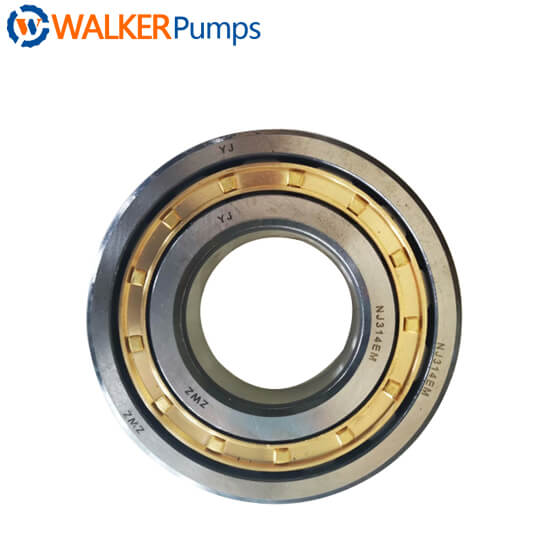

Materiais: Aço para rolamento, Aço carbono, Aço inoxidável Código da peça: 009 Modelo substituído adequado: Walker AH (R), HH, L (R), G (H), SP (R), AF etc.
Soluções de rolamentos e arranjos de rolamentos para bombas
Em uma bomba de polpa temos forças radiais e axiais atuando no eixo e nos rolamentos. A seleção de rolamentos segue duas escolas de pensamento:
O primeiro arranjo com um rolamento na extremidade úmida absorvendo apenas forças radiais e um rolamento na extremidade motriz absorvendo forças axiais e radiais.
O segundo arranjo utiliza rolamentos de rolos cônicos (de tipos padrão, produzidos em massa) em ambas as posições, suportando cargas axiais e radiais.
Na linha de bombas de polpa ambos os arranjos são usados, variando de acordo com a linha de bombas. No projeto vertical, onde o cantilever é extremamente longo, é utilizado o primeiro arranjo de rolamentos.
Características

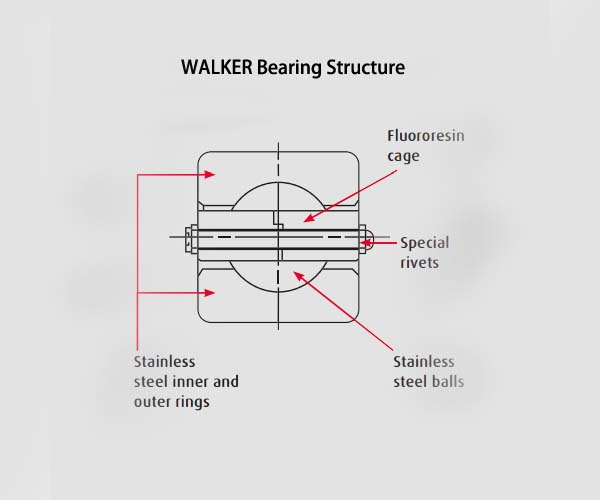

Características e aplicações dos rolamentos da bomba de polpa WALKER
Evita rastejamento A compressão do O-ring evita a deformação. Nenhuma usinagem especial da carcaça é necessária Os rolamentos podem ser substituídos desde o limite as dimensões são idênticas aos rolamentos padrão. Fácil de montar A montagem é fácil, pois os rolamentos podem ser montados com tolerâncias menores. Caixa reutilizável Muito pouca abrasão ocorre na superfície do furo da carcaça, tornando possível a reutilização.
Parâmetros de desempenho
Código de rolamento da bomba de polpa
Modelos de bombas de polpa AH
Marcas de bombas de polpa
B009
1,5/1B-AH, 2/1,5B-AH
ZWZ, SKF, TIMKEN
C009M
3/2C-AH, 4/3C-AH
ZWZ, SKF, TIMKEN
D009
4/3D-AH, 6/4D-AH
ZWZ, SKF, TIMKEN
E009
6/4E-AH, 8/6E-AH
ZWZ, SKF, TIMKEN
R009D
8/6R-AH
ZWZ, SKF, TIMKEN
F009
8/6F-AH, 10/8F-AH, 12/10F-AH
ZWZ, SKF, TIMKEN
S009D
10/8ST-AH, 12/10ST-AH, 14/12ST-AH
ZWZ, SKF, TIMKEN
T009D
16/14TU-AH, 18/16TU-AH, 20/18TU-AH
ZWZ, SKF, TIMKEN
Código de rolamento da bomba de polpa
Modelos de bombas de polpa HH
Marcas de bombas de polpa
C009M
1,5/1C-HH
ZWZ, SKF, TIMKEN
D009
3/2D-HH
ZWZ, SKF, TIMKEN
E009
4/3E-HH
ZWZ, SKF, TIMKEN
F009
6/4F-HH
ZWZ, SKF, TIMKEN
Código de rolamento da bomba de polpa
Modelos de bombas de polpa M
Marcas de bombas de polpa
E009
10/8E-M
ZWZ, SKF, TIMKEN
R009D
10/8R-M
ZWZ, SKF, TIMKEN
Código de rolamento da bomba de polpa
Modelos de bombas de polpa L
Marcas de bombas de polpa
A009
20A-L
ZWZ, SKF, TIMKEN
B009
50B-L
ZWZ, SKF, TIMKEN
C009M
75C-L
ZWZ, SKF, TIMKEN
D009
100D-L
ZWZ, SKF, TIMKEN
E009
150E-L
ZWZ, SKF, TIMKEN
S009D
300S-L
ZWZ, SKF, TIMKEN
T009D
550TU-L, 650TU-L
ZWZ, SKF, TIMKEN
Código de rolamento da bomba de cascalho
Modelos de bomba de cascalho G(H)
Marcas de bombas de cascalho
D009
6/4D-G
ZWZ, SKF, TIMKEN
E009
8/6E-G
ZWZ, SKF, TIMKEN
F009
10/8F-G
ZWZ, SKF, TIMKEN
S009D
10/8S-G, 10/8S-GH
ZWZ, SKF, TIMKEN
T009D
12/10G-G, 14/12G-G,
ZWZ, SKF, TIMKEN
T009D
12/10G-GH, 16/14TU-GH
ZWZ, SKF, TIMKEN
Código de rolamento da bomba de polpa vertical
Modelos de Bomba de Polpa Vertical SP
Marcas de bombas verticais de polpa
P009D-1
40PV-SP
ZWZ, SKF, TIMKEN
Q009D-1
65QV-SP
ZWZ, SKF, TIMKEN
R009-1
100RV-SP
ZWZ, SKF, TIMKEN
S009-1
150SV-SP, 200SV-SP
ZWZ, SKF, TIMKEN
T009D1
250TV-SP
ZWZ, SKF, TIMKEN
Código do rolamento da bomba de espuma
Modelos de bomba de espuma AF
Marcas de bombas de espuma
Q009D-1
2QV-AF, 3QV-AF
ZWZ, SKF, TIMKEN
R009D-1
4RV-AF
ZWZ, SKF, TIMKEN
S009D-1
6SV-AF
ZWZ, SKF, TIMKEN
Formulários
Rolamento da bomba de polpa é uma parte importante para a montagem do rolamento de bombas de polpa, normalmente, a bomba de polpa usará 2 a 3 rolamentos, é lubrificada com graxa ou óleo fino, o rolamento usa esferas ou pequenos cilindros que giram ou rolam entre um eixo e outras peças correspondentes para reduzir o atrito e permitir tolerâncias mecânicas muito mais restritas. A Tobee oferece as marcas ZWZ, SKF, TIMKEN, NSK, FAG, NTN para diferentes opções.
Bombas e compressores são usados em uma ampla gama de indústrias de processo onde os requisitos são para rolamentos que ofereçam longa vida útil, a fim de aumentar o tempo médio entre falhas (MTBF). O tempo de inatividade nos processos de produção leva a enormes custos e perda de produtividade. Ao mesmo tempo, os fabricantes de bombas e compressores procuram máquinas mais compactas, o que leva à redução do tamanho dos rolamentos.
A combinação do aumento da vida útil e da redução do tamanho impõe exigências cada vez mais severas aos rolamentos de esferas e de rolos; e satisfazer essas necessidades exige rolamentos da mais alta qualidade e confiabilidade.
Para aplicações de bombas, dependendo do tipo de bomba, os rolamentos podem funcionar sob cargas axiais, radiais ou cargas combinadas; velocidades pequenas a altas e diferentes condições de lubrificação. De qualquer forma, as condições são bastante difíceis e a necessidade de um MTBF elevado é um desafio para os rolamentos.
Para aplicações em compressores, os rolamentos estão sujeitos a altas cargas axiais e radiais. Eles desempenham um papel fundamental, pois devem garantir o posicionamento correto dos rotores na direção axial e radial. Isto é extremamente importante porque o bom posicionamento dos rotores está diretamente ligado à eficiência do compressor. Portanto, a deflexão axial e radial dos rolamentos deve ser mantida a menor possível.
Como um mundo fornecedor de bombas e fabricante de bombas, ANDADOR tem a experiência e o conhecimento necessários para ajudar seus clientes a gerenciar seus custos e melhorar a eficiência da produção.
Todos os produtos de bombas desenvolvidos pela WALKER especificamente para essas aplicações são apresentados nesta página. Além da nossa linha de produtos padrão, nossos centros de pesquisa e desenvolvimento localizados na China também continuarão a desenvolver a próxima geração de produtos dedicados à aplicação, compreendendo os requisitos exclusivos de nossos clientes para que possamos ajudá-los a melhorar continuamente suas máquinas.
Nossa equipe de engenheiros de aplicação está em contato com equipes de P&D OEM, ajudando-os a encontrar novas soluções de rolamentos em cada etapa de seus projetos. A experiência acumulada após anos de envolvimento em aplicações de bombas e compressores é a chave para o sucesso mútuo.
Convidamos você a dar uma olhada em nossa linha exclusiva de produtos inovadores para solução de problemas e se você tiver interesse em algum de nossos produtos, entre em contato conosco em aqui.
