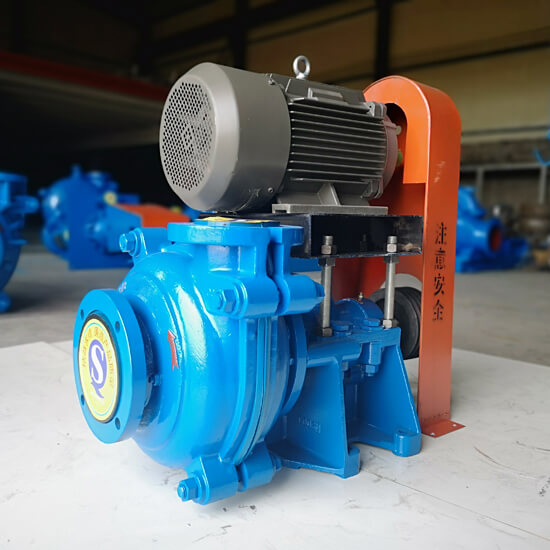

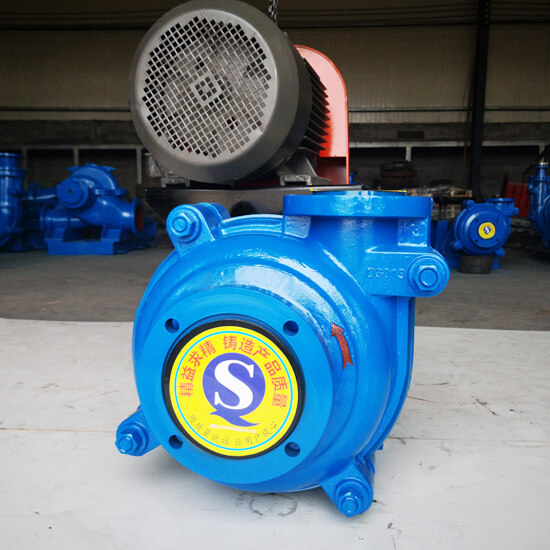

Шламовый насос с высоким напором 6/4F-HH
Производительность: 324-720м3/ч
Высота: 30-118м.
Скорость: 600-1000 об/мин
НПШр: 3-8м
Эфф.: 64%
Мощность: Макс. 260кВт
Обработка твердых тел: 57 мм
Материалы: A05, A07, A12, A49, A51, A61 и т. д.
Резиновые детали
Металлические части
Номер основной детали на чертеже
032: Рамочная пластина 060: Впускной патрубок 132:Выпускное соединение 083:Горло 110: Спиральный вкладыш 147: Рабочее колесо | 122: Уплотнение сальника 036: Облицовка рамной пластины 013: Крышка 018: Вкладыш крышки 124: Уплотнение спиральной крышки 041: Вставка вкладыша рамной пластины |
>>>> Детали насоса для продажи
Таблица выбора
Примечание. Приблизительная производительность для чистой воды, используется только для первичного выбора.
1. Полностью футерованный корпус из ковкого чугуна обеспечивает долговечность, прочность и длительный срок службы.
2. Многоступенчатая работа при высоком давлении до 750 фунтов на квадратный дюйм.
3. Прочная конструкция со сквозными болтами обеспечивает простоту обслуживания и минимальное время простоя.
4. Высокоэффективные, медленно вращающиеся крыльчатки большого диаметра, рассчитанные на максимальный срок службы и низкие эксплуатационные расходы.
5. Большие открытые внутренние каналы, предназначенные для увеличения срока службы и снижения эксплуатационных расходов.
6. Толстые вкладыши из эластомера и сплава обеспечивают превосходную коррозионную стойкость и максимальный срок службы.
7. Полная промывка сальника, низкий расход и работающие всухую центробежные уплотнения сокращают расход промывочной воды, сводя к минимуму эксплуатационные расходы насоса.
Модель | Макс. Власть (кВт) | Производительность чистой воды | Рабочее колесо | |||||
Емкость Q (м3/ч) | Голова Н (м) | Скорость n (об/мин) | Эфф. η (%) | НПШ (м) | Вейн №. | Диаметр рабочего колеса. | ||
1,5/1С-ЧХ | 30 | 16.2-34.2 | 25-92 | 1400-2200 | 20 | 2–5,5 | 5 | 330 |
3/2D-HH | 60 | 68.4-136.8 | 25-87 | 850-1400 | 47 | 3-7.5 | 5 | 457 |
4/3Е-ХХ | 120 | 126-252 | 12-97 | 600-1400 | 50 | 2-5 | 5 | 508 |
6/4F-HH | 560 | 324-720 | 30-118 | 600-1000 | 64 | 3-8 | 5 | 711 |
8/6S-HH | 560 | 468-1008 | 20-94 | 500-1000 | 65 | 4-12 | 5 | 711 |
Шламовый насос с высоким напором 6x4F-HH были разработаны для работы при очень высоком рабочем давлении и позволяют легко перерабатывать даже абразивные суспензии. Шламовые насосы с высоким напором, разработанные для обеспечения высокой производительности, высокой энергоэффективности и длительного срока службы, служат для различных применений при транспортировке шлама. Компания Shares доказала свои уникальные конструктивные особенности в линейке шламовых насосов серии AH. Конструкция высокого давления представляет собой горизонтальные центробежные насосы с торцевым всасыванием, обеспечивающие максимальную износостойкость и упрощение обслуживания. Изготовлены из устойчивого к истиранию белого чугуна, ковкого чугуна и специальных сплавов, соответствующих требованиям эксплуатации. Также доступны другие материалы износостойкого покрытия, такие как уретан. Одним словом, транспортировка суспензии с помощью центробежных насосов.
Шламовые насосы с высоким напором 6x4F-HH Применение:
Горное дело – открытый/подземный
Отстойники для отстойников слизи
Отстойники конвейера регенерации руды
Отстойники шаровых мельниц
Нижняя часть отстойника для обезвоживания шахт
Вставить операции заполнения
Передача концентрата
Отстойники для промывки металлургического завода
Передача суспензии
Отстойники/коллекторные пруды
Переработка и восстановление нефти
Маслоотстойники скиммера
API Lift Station Отстойники с высоким содержанием твердых частиц
Отстойники коксования
Пруд аварийной свалки завода по добыче песка и битумного шлама
Выработка энергии
Скрубберный шлам
Отстойники для погрузочно-разгрузочных работ
Отстойники зольного остатка и летучей золы
Удаление золы осветлителем
Отстойники промывки угольных камбузов
Отстойник основной коллекции растений
Переливные отстойники градирни
Отстойники нейтрализации
Отстойники полировальной машины Отстойники ДДГ
Отстойники отработанной извести
Конденсаторные отстойники
Отстойные пруды на площадке
Отстойники для низкоактивных отходов/продувки котлов
Едкие отстойники
Дноуглубительные работы на реке
Заводские водяные насосы
Сталелитейные заводы и тяжелая промышленность
Ямы с окалиной Миллса
Шлаковые ямы доменной печи
Осветлитель
Этанол/Переработка зерна
Сбор отстойников от Fiber Scrubber
Загрузка корма
Котельная площадка
Приемный отсек и складские помещения
Целлюлозно-бумажная промышленность
Отстойник для сбора бумажных отходов
U-образные дренажные отстойники
Отстойники лесного двора
Очистка отстойников
Водоочистка и сточные воды и канализация
Активированный ил
Резервуар для обезвоживания
Передача осадка
Химическая
Едкие и кислотные отстойники
Обращение с отходами
Очистка резервуара
Очистка отстойников
Пруды для сбора отходов
Очистка загустителя
Разгрузка баржи
Переработка пищевых продуктов
Приемные отстойники для сбора сахара: подъемные станции
Анаэробные осветлители
Аэробные осветлители
Пепельные пруды
Камнеулавливатели
Свекольный промывной раствор
Отстойники лотков
Растения картофеля: коллекция растений
Промывка отстойников
